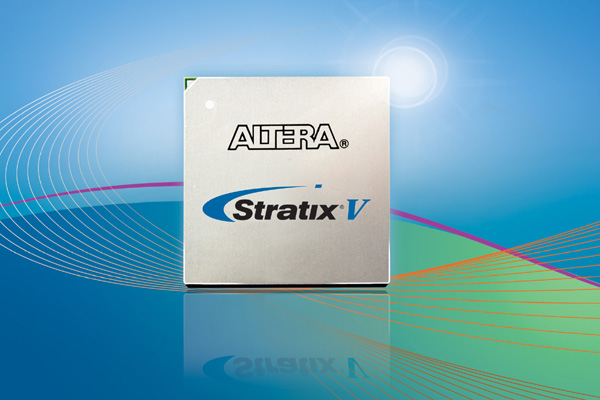

　　Altera公司(NASDAQ: ALTR)今天发布业界带宽最大的FPGA--下一代28-nm Stratix? V FPGA。Stratix V FPGA具有1.6 Tbps串行交换能力，采用各种创新技术和前沿28-nm工艺，降低了宽带应用的成本和功耗。

　　Stratix V FPGA系列采用TSMC 28-nm高性能(HP)工艺进行制造，提供110万逻辑单元(LE)、53-Mbits嵌入式存储器、3,680个18x18乘法器，以及工作在业界最高速率28 Gbps的集成收发器。器件还采用了业界最高级的专用硬核知识产权(IP)，提高了系统集成度和性能，而没有成本和功耗代价。该系列包括四种型号产品，满足了无线/固网通信、广播、计算机和存储、测试和医疗市场的多种应用需求。这些型号产品包括：

　　·Stratix V GT FPGA--业界唯一面向100G以上系统，集成28-Gbps收发器的FPGA。
　　·Stratix V GX FPGA--支持多种应用的600-Mbps至12.5-Gbps收发器。
　　·Stratix V GS FPGA--600-Mbps至12.5-Gbps收发器，适用于高性能数字信号处理(DSP)应用。
　　·Stratix V E FPGA--适用于ASIC原型开发和仿真以及高性能计算应用的高密度FPGA。

　　Altera公司产品和企业市场副总裁Vince Hu评论说：“我们第五代Stratix系列创新技术极大的提高了高端器件的密度和I/O性能，进一步巩固了FPGA相对于ASIC和ASSP的竞争地位。Altera一直致力于解决提高带宽，同时满足设计成本和功耗要求这一难题。从内核到I/O，我们研究了Stratix V FPGA的所有指标，确保该器件具有最佳性能、密度和集成度。”

　　Stratix V FPGA：为带宽而打造

　　Stratix V GX和Stratix V GS FPGA含有66个高性能、低功耗12.5 Gbps收发器。Stratix V FPGA支持多种3G、6G和10G协议以及电气标准，满足兼容性要求，例如，10G/40G/100G、Interlaken和PCI Express (PCIe) Gen 3、Gen2、Gen 1。该器件还支持与10G背板(10GBASE-KR)和光模块的直接链接。Stratix V GT FPGA的28-Gbps收发器设计用于满足CEI-28G规范。28-Gbps收发器每通道功耗只有200 mW，大幅度降低了系统单位带宽功耗。

　　除了收发器带宽，Stratix V FPGA还包括一个7 x 72位1,600-Mbps DDR3存储器接口，以及所有I/O上的1.6 Gbps LVDS通道。

　　Altera对Stratix V FPGA内核体系结构进行了改进，提高了面积和逻辑效率以及系统性能，包括：

　　·新的自适应逻辑模块(ALM)体系结构--在最大的器件中额外增加了800K寄存器，提高了逻辑效率。ALM体系结构适用于需要大量流水线和寄存器的设计。
　　·含有M20K模块的增强嵌入式存储器结构--提高了面积效率，性能更好。
　　·业界第一款精度可调DSP模块--实现了效率最高、性能最好的多精度DSP数据通路。
　　·用户友好的部分重新配置功能--设计人员可以重新配置部分FPGA，而其他部分仍然正常运行。
